Yfirlit

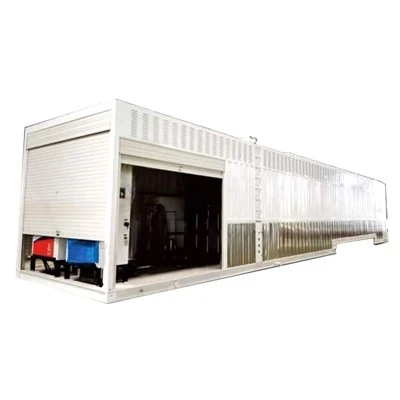

LNG eldsneytisstöðin með gáma er fullkomlega samþætt, færanlegt frosteldsneytiskerfi sem er hýst innan staðlaðs ISO gámaramma.

Tæknilýsing

Eining	Lykilforskrift
Getuvalkostir	20ft: 15.000 L / 40ft: 31.500 L (ISO gámafótspor)
Rekstrarþrýstingssvið	0,8 – 1,6 MPa
Flæði árangur	45 – 120 l/mín (einn eða tvöfaldur stútur)
Hraði eldsneytis	500 L vörubílstankur fylltur innan innan við eða jafnt og 5 mínútur
Suðuhraði-(BOG)	< 0.18% per 24 hours at 20°C
Dælukerfi	Dæla á kafi, allt að 220 l/mín @ 1,8 MPa
Viðhaldsbil	Um það bil. 4.000 vinnustundir
Aflþörf	380V/480V, 3-fasa, 50/60Hz
Hámarks orkunotkun	Minna en eða jafnt og 22 kW (tvöfaldur-stútur samtímis)

Helstu eiginleikar

Á-koma í notkun (<48 Hours): Cryogenic tankur, dæla á kafi, lofttæmilögn, uppgufunartæki og skammtari eru for-lagnir, for-tengdir og-verksmiðjuprófaðir í einni ISO girðingu til að lágmarka-vinnukostnað á vefsvæðinu.

17 daga varðveisla á loftlausum mýflugum:Innbyggð sjálfvirk suðu-af gas (BOG) endur-þéttingarlykkja heldur innri þrýstingi undir hönnunarmörkum í biðstöðu og útilokar loftræstingu í allt að 17 samfellda daga.

Umhverfisaðlögun (-40 gráður til +50 gráður):Hannað fyrir samfellda LNG-framleiðslu yfir öfgakennd hitastig án þess að krefjast aukahitunar eða ytri kælikerfis.

Bein-við-uppsetningu bekkjar:Sjálfbær-burðargrind úr stáli dreifir vélrænu álagi jafnt, sem gerir kleift að setja beint á hannaða malarpúða eða malbik án steyptra-steyptra undirstaða.

Hagnýt forrit

Skipulagsgangar:Þungar-flutningastöðvar og bensínstöðvar fyrir vöruflutninga.

Sjó- og hafnir:Sjóbirgðastöðvar fyrir LNG-knúin skip og flota hafnayfirvalda.

Námuvinnsla og slökkt-Grid Power:Eldsneytisinnviðir fyrir námuvinnsluflota og staðbundnar gas-orkuframleiðslueiningar.

Flotaskipti:Tímabundin eða bráðabirgðaeldsneytisuppsetning fyrir flutningaflota í atvinnuskyni sem gangast undir tilraunir með annars konar eldsneyti.

Stöðluð skiptanleiki íhluta:Eingöngu smíðaður með-staðreyndum frostrænum vélbúnaði, þar á meðal RegO ventlum, Cryostar dælum, Flowserve stýribúnaði og Emerson Rosemount sendum.

Stuðningur við öryggi og líftíma

Misheppnuð-örugg PLC &<2.0s ESD Isolation:Knúið áfram af Siemens S7-1500 bilunar-öruggri PLC með iðnaðargas-stýringarfræði; multi-point Emergency Shutdown (ESD) einangrar frystikjarna með pneumatic lokum á innan við 2,0 sekúndum.

Fjarstýring og gasgreining:Innbyggðir metan- og logaskynjarar pöraðir við farsímagáttir til að-rauntíma fjarvöktun á tankstigum, lofttæmiþrýstingi og lekaviðvörunum.

Innkaupaskilmálar í atvinnuskyni:Lágmarkspöntunarmagn (MOQ) er 1 eining, með fastan afgreiðslutíma í verksmiðju upp á 16 vikur frá formlegri verkfræðiteikningu-afgreiðslu til FOB hafnarafhendingar.

10 ára varahlutir:Lágmark 10-ára verksmiðjuábyrgðarábyrgð á öllum sérsniðnum burðaríhlutum, með 48-klst. flugsendingum- fyrir staðlaða slitþétta og -loka.

Árleg framleiðslugeta:Sérstök frystiframleiðsla með staðfest afköst upp á 120 fullbúin gámakerfi á ári til að styðja við innkaupaáætlanir fyrir margar-einingar.

Vottun og samræmi

Alþjóðlegir þrýstihylkiskóðar

Framleiddur, stimplaður og þriðji-aðili staðfestur samkvæmt ASME Section VIII Division 1, CE-PED 2014/68/EU og EN 13458 stöðlum.

Vottun fyrir hættusvæði

Öll rafkerfi um borð, tengibox og tækjalykkjur bera sjálfstæða ATEX Zone 1/Zone 2 eða IECEx vottun.

Gæðatrygging og rekjanleiki

100% ó-eyðandi prófun (NDT), þar á meðal geislapróf (RT) og ultrasonic testing (UT), studd af stafrænum Mill Test Certificates (MTC).

Algengar spurningar

Sp.: Í hvaða raunverulegu-heimi starfar LNG-gámastöðin núna?

Svar: Kerfið hefur verið notað í þunga-flutningagöngum og fjarlægum eldsneytisstöðvum fyrir námuvinnslu með samfellda notkunarlotu sem er lengri en 18 mánuðir.

Sp.: Hefur kerfið verið sjálfstætt prófað af þriðju-vottunaraðilum?

A: Já, valdar stillingar hafa gengist undir löggildingu af alþjóðlega viðurkenndum skoðunarstofum eins og BV og SGS fyrir þrýstingsheilleika og lekaafköst. Hverri einingu sem prófuð er er úthlutað rekjanlegu auðkenni skoðunarskýrslu fyrir úttektir á innkaupum.

Sp.: Hver er væntanleg rýrnun á afköstum eftir langtíma-aðgerð?

A: Eftir um það bil 8.000 vinnustundir minnkar skilvirkni dælunnar venjulega um minna en 3,5%, aðallega vegna slits á innsigli. Áætlað viðhaldstímabil er hannað til að endurheimta afköst í næstum-upprunalegu stigi.

Sp.: Hvernig er öryggi kerfisins sannreynt við neyðarlokun?

A: Full ESD hermpróf eru gerðar ársfjórðungslega, sem sannreynir algjöra einangrun á frystingu flæðis innan 1,8–2,0 sekúndna. Þetta felur í sér tímasetningu lokasvörunar og sannprófun á þrýstingsstöðugleika undir álagi.

Sp.: Hver er heildarkostnaður við eignarhald yfir 10 ára líftíma?

A: Áætlaður 10 ára líftímakostnaður er venjulega 22–28% lægri en hefðbundnar fastar LNG stöðvar vegna minni mannvirkjagerðar og minni niður í miðbæ.

Sp.: Hversu langan tíma tekur full gangsetning frá afhendingu til notkunar?

A: Hefðbundin gangsetning krefst 36–48 klukkustunda að meðtöldum þrýstingskvörðun, sannprófun á leka og samstillingu stjórnkerfis.

Sp.: Í hvaða rekstrarumhverfi hefur kerfið verið staðfest?

Sv.: Vettvangsprófanir fela í sér upphafsskilyrði fyrir kulda á norðurslóðum- niður í -38 gráður og eyðimerkuraðgerðir allt að +52 gráðu umhverfishita.

Sp.: Hvers konar viðhaldsáætlun er mælt með fyrir stöðugan rekstur?

A: Mælt er með fyrirbyggjandi viðhaldi á 4.000 vinnustunda fresti, með áherslu á dæluþéttingar, skilvirkni vaporizers og endurkvörðun skynjara.

Sp.: Hvernig eru fjarmælingagögn tryggð og send til rekstraraðila?

A: Öll fjarvöktunargögn eru dulkóðuð með því að nota TLS samskiptareglur í iðnaði-gráða með valfrjálsu einka-APN uppsetningu. Kerfi geta samþætt SCADA kerfum án þess að afhjúpa hráa stjórnunarrökfræði að utan.

Sp.: Hvaða varahlutaflutningsstuðningur er fáanlegur á heimsvísu?

A: Mikilvægar íhlutir eins og lokar, skynjarar og dæluþéttingar eru á lager í 10+ ár með alþjóðlegum flugsendingum innan 48 klukkustunda. Stöðluð hlutanúmer tryggja þvert á-svæðaskipti.
